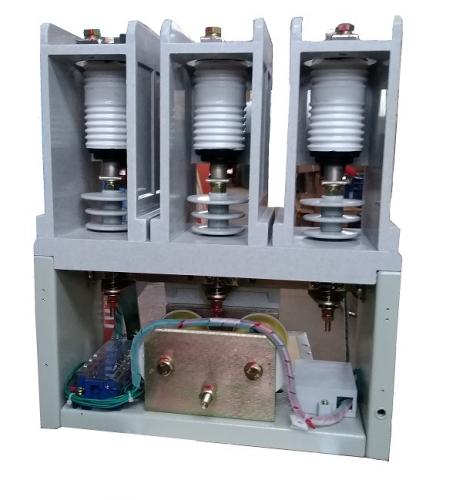

ВК89-7,2кВ 400А - 90 863 руб.
Вакуумные контакторы BK89-7,2 кВ предназначены для коммутационных операций приемников электрической энергии в сетях трехфазного переменного тока с изолированной нейтралью частотой 50 Гц с номинальным напряжением 6 кВ. Вакуумные контакторы устанавливаются в электроустановках промышленных предприятий.
Управляющее напряжение: переменный или постоянный ток - 110В, 220В, 380В. Величины мощностей: пусковая мощность 900 Вт, мощность при эксплуатации 30 Вт.Емкость вспомогательного контакта: АС 380В - 6А, АС 220В- 10А.
Основные части:
Каждый полюс контактора содержит КДВ и узлы поджатия контактов КДВ.
Электромагнит управления со встроенной отключающей пружиной с демпфером, определяющий отключенное положение контактора. Вал, передающий движение от электромагнита управления через изоляционную тягу к подвижному контакту КДВ. Блок сигнализации, который предназначен для обеспечения работы схемы управления выключателя и сигнализации положения контактора.
Включение контактора происходит при подаче на катушку электромагнита управления переменного, постоянного и выпрямленного напряжения. Отключение – при снятии напряжения с блока зажимов. При этом с катушки электромагнита управления исчезает напряжение удерживания и действием пружины поджатия и пружины отключения, вал контактора проворачивается, размыкая контакты КДВ. В конце хода вал останавливается на буфере, и контактор отключается.
Специальный предельный контактWCAg прерывает ток до 1А для защиты нагрузки от высокого импульса.
Жесткий изолированный корпус и управляющий механизм обеспечивают высокую надежность, особенно в отношении безопасности и гарантии качества. Легкий вес и компактный размер способствуют простой установке с высокой эффективностью на месте.
Количество полюсов - 3 (шт.)
Номинальное напряжение катушки - 220 В
Тип управляющего тока - Переменный
Номинальный ток - 400.0 (А)
Частота тока - 50 (Гц)
Дополнительные контакты Да
Минимальная температура окружающей среды - -40.0 (град.)
Максимальная температура окружающей среды - +55.0 (град.)
Коммутационная износостойкость - 60000 (циклов)
Механическая износостойкость - 1000000 (циклов)
Ток отключения, кА - 4
Испытательное одноминутное напряжение Uисп.,кВ - 32
Номинальный ток предохранителей, А - 400
Ход подвижного контакта, мм не более - 4±0,3
Максимальный ток отключения К.З. (ожидаемый), кА - 40
Максимальный ток включения К.З. (ожидаемый), кА - 100
Сила контактного прижатия, Н - 120
Допустимый износ контактов, мм - 1,5±0,3
Частота коммутаций, циклов/час - 300
Масса кг - 26,5
Гарантия. Отгрузка во все регионы РФ.
