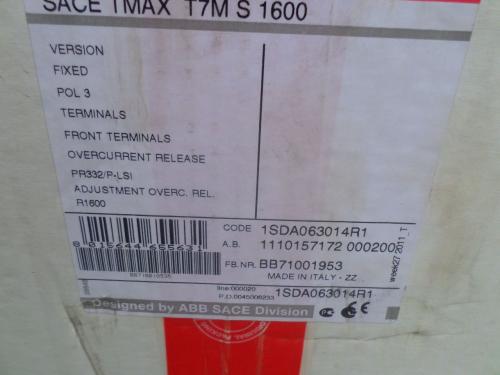

1SDA063014R1 Автоматический выключатель ВА- 1600А 50кА TmaxS PR332/P-LSI
Силовые автоматические выключатели ABB серии Emax X1 3P, 4P при незаурядных функциональных возможностях представляют собой пример продуманного компактного модульного устройства для удобного монтажа или встраивания в низковольтные распределительные щиты. Они имеют небольшую ширину и глубину, что сокращает монтажные размеры щита и особенно удобно для применения в местах с ограниченным монтажным пространством. Оснащение Emax X1 расцепителями с электронным управлением позволяет выполнять новые защитные функции и осуществлять связь с удаленными ПК или использовать дистанционное управление.
Применение
Такие воздушные автоматические выключатели могут применяться как устройства для общей защиты электрооборудования в сетях НН: вводные и отходящие аппараты в распределительных установках с большой установленной мощностью, или как аппараты защиты электрических машин: трансформаторов, генераторов, мощных электродвигателей и конденсаторов.
Автоматические выключатели SACE Emax применяют также в трансформаторных распределительных
подстанциях. Кроме того, они облегчают выполнение требований по разделению в соответствии со
Стандартом IEC 60439-1.
Для защиты от сверхтоков в установках переменного тока используются три типа электронных расцепителей защиты: PR331/P, PR332/P и PR333/P.
Выключатели Emax X1 комплектуются для удобства монтажа с передней или задней стороны корпуса разнообразными контактами: задними выводами, передними удлиненными, расширенными передними,они могут быть горизонтальными или вертикальными, для кабелей или шин.
Преимущества:
корпус из листовой сталии механическая прочность сборки всех компонентов;
максимальная компактность по глубине и ширине;
широкий ассортимент вспомогательных устройств и аксессуаров;
возможность применения для модернизации щитового оборудования или замены более ранних моделей.
Электрические характеристики
Номинальное рабочее напряжение Ue ~ 690 V
Номинальное напряжение изоляции Ui 1000 V
Номинальное импульсное напряжение Uimp 12 кВ
Рабочая температура -25....+70 °C
Частота, f 50 - 60 Hz
Количество полюсов 3P, 4P
Номинальный ток выключателя lu (40 °C) 630, 800 A, 1000 A, 1250 A, 1600 A
Номинальная рабочая отключающая способность для Emax X1 (220/230/380/400/415 В ~) lсs 42, 65, 150 kA
Исполнения
Стационарное или выкатное исполнения
Стационарный выключатель - применяется если нет возможности прерывать работу оборудования;
выкатной - с возможными перерывами в работе или при необходимости резервной цепи защиты оборудования. Подвижная выкатная часть выключателя может находится в трех положениях: выдвинутом,изолированном для испытания и задвинутом.
Функционально различают:
выключатели-разъединители Emax X1B/MS;
выключатели Emax X1B/E для напряжения до 1000 В переменного тока;
выключатели-разъединители Emax X1B/E MS на напряжение до 1000 В переменного тока.
Воздушные автоматические выключатели ABB являются идеальным решением для первичного распределения электроэнергии в низковольтных установках. Продуманность конструктивных возможностей делает их применение максимально оправданным.
